Twin T-Notch Filter Design

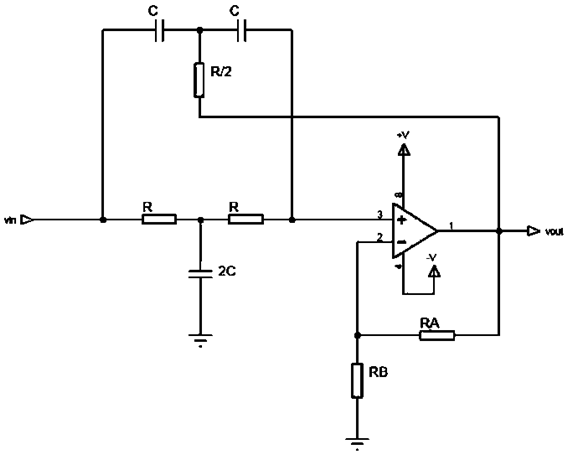

Twin T-Notch Filter Circuit \[ H(s) = A \cdot \frac{s^2 + \omega_0^2}{s^2 + \frac{\omega_0}{Q}s + \omega_0^2} \] \[ f_c = \frac{1}{2 \pi RC} \] \[ A = 1+\frac{R_A}{R_B} \] \[ BW = | f_c - f_{3db} | \]
Fc [Hz]
Amplitude [G/G]
C [uF]
2C [uF]
R [Ω]
R/2 [Ω]
RA [Ω]
RB [Ω]
result Fc0 [Hz]
result BandWidth [Hz]
result Gain at Fc [G/G]
Bode Diagram - Magnitude
Bode Diagram - Phase
Nyquist Diagram
